시나리오: CTO가 원하는 "하나의 플랫폼"
시리즈의 마지막입니다. 대한설비(주) CTO가 전체 회의에서 발표합니다:
"지금까지 훌륭한 시스템들을 만들었습니다. 고가용 포털(1편), 점검 요청 API(2편), 이상징후 신고 서비스(3편). 하지만 이것들이 따로 놀고 있습니다.
제가 원하는 것은 하나의 통합 대시보드입니다. 설비 상태, 점검 요청, 이상징후가 한 눈에 보이고, 시스템이 알아서 모니터링하며, AI가 정비 매뉴얼을 검색해서 답변해 주는 플랫폼.
2주 뒤 경영진 보고가 있습니다. 포트폴리오로 발표할 수 있는 수준으로 만들어 주세요."
이번 프로젝트에서는 앞의 3개 프로젝트를 하나의 아키텍처로 통합하고, CloudWatch 모니터링과 Bedrock AI Q&A를 추가하여 완성도 높은 플랫폼을 구축합니다.
이 실습을 마치면 여러분은:
- 여러 AWS 서비스를 조합한 통합 아키텍처를 설계할 수 있습니다
- CloudWatch로 인프라와 애플리케이션을 통합 모니터링할 수 있습니다
- Bedrock AI를 활용하여 자연어 Q&A 기능을 구현할 수 있습니다
- 비용을 추정하고 발표할 수 있는 포트폴리오를 완성합니다
이 프로젝트는 스마트 설비 운영 지원 플랫폼 시리즈의 최종편입니다.
13편의 모든 리소스를 활용합니다.
13편을 모두 완료한 상태에서 진행하는 것을 권장합니다.
이 프로젝트는 8시간(480분) 분량의 종합 프로젝트입니다. 2~3일에 걸쳐 나누어 진행하는 것을 권장합니다. 리전은 ap-northeast-2 (서울) 을 사용합니다.

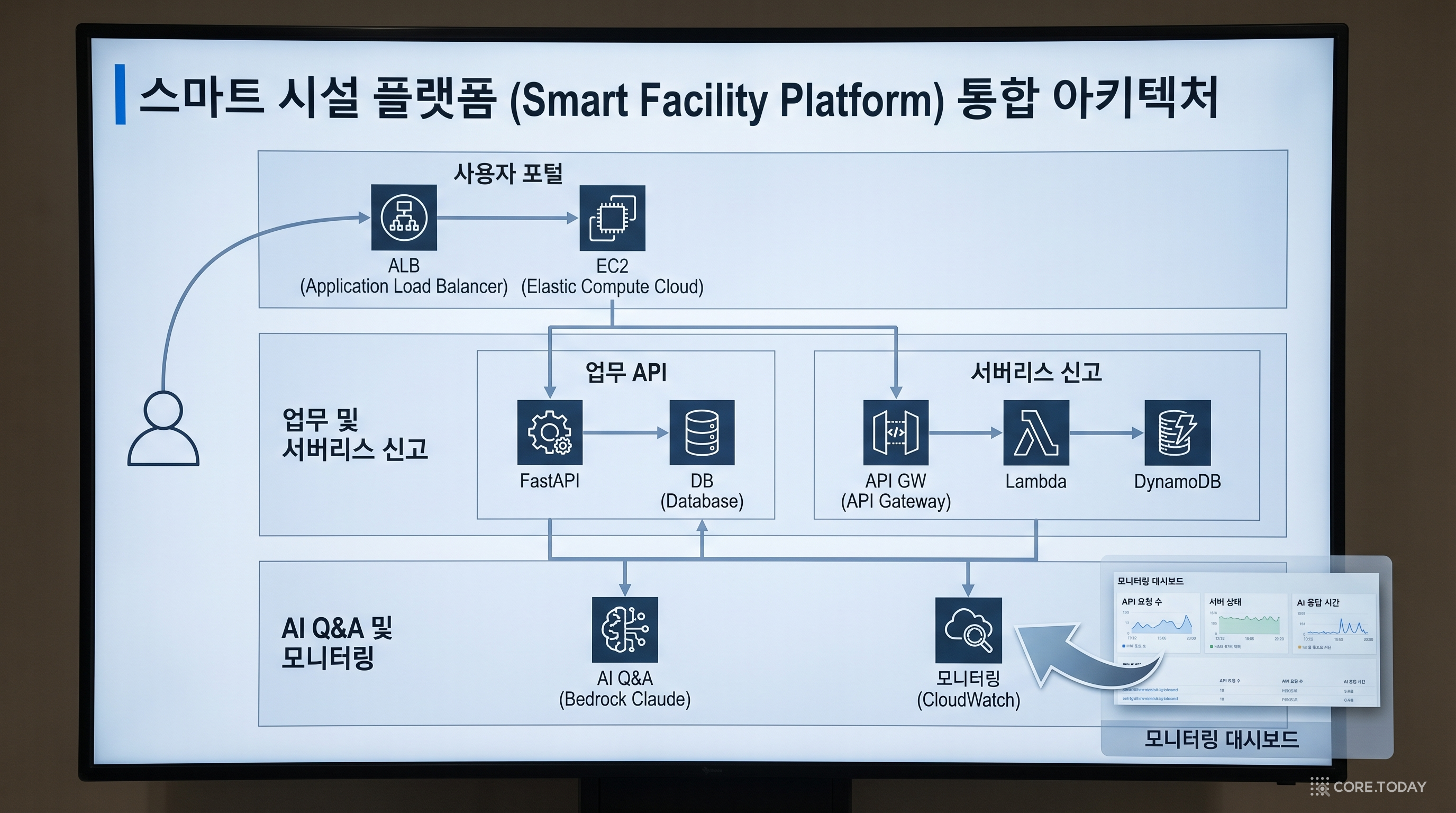

통합 아키텍처 개요

전체 시스템 흐름
비용 예측
비용 계산기
시간
시간
1,000 요청당 $3.50
쓰기 $1.25/백만, 읽기 $0.25/백만
시간
메트릭당 $0.30/월
* 실제 비용은 AWS 요금 정책에 따라 달라질 수 있습니다.
Step 1: 기존 리소스 확인 및 연결 점검

1~3편의 리소스가 모두 정상 동작하는지 확인합니다.
- 11편 확인: ALB DNS로 접속 → 점검 포털 페이지 정상 표시 확인
- 21편 확인: EC2 콘솔 → ASG 인스턴스 2대가 InService 상태 확인
- 32편 확인: http://<EC2-IP>:8000/docs → Swagger UI 정상 표시 확인
- 42편 확인: GET /api/v1/equipments → 설비 데이터 4건 반환 확인
- 53편 확인: curl로 API Gateway URL/incidents → 신고 목록 반환 확인
- 63편 확인: DynamoDB 콘솔 → IncidentReports 테이블 활성 상태 확인
- 7모든 리소스가 정상이면 다음 단계로 진행합니다
1~3편 리소스가 삭제된 경우: 각 편의 가이드를 따라 다시 생성하세요. 특히 1편의 VPC + ALB + ASG가 가장 중요합니다. 이 위에 모든 서비스가 올라갑니다.

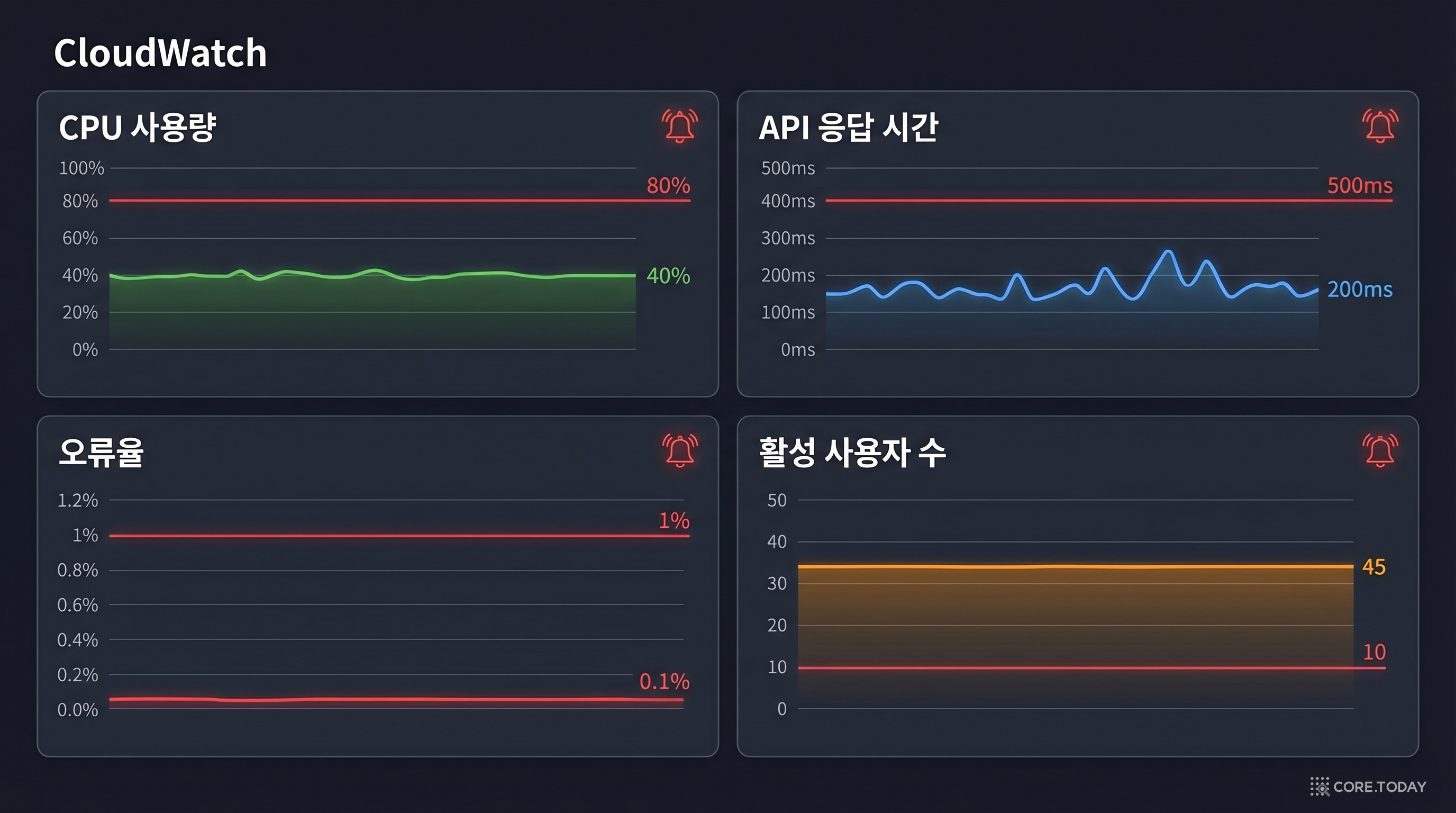

Step 2: CloudWatch 통합 모니터링 대시보드
인프라와 애플리케이션 상태를 한 눈에 볼 수 있는 대시보드를 구성합니다.
- 1AWS 콘솔 → CloudWatch → 좌측 대시보드 → 대시보드 생성
- 2이름: SmartFacilityDashboard
- 3위젯 추가 → 다음 4개 위젯을 생성합니다:
위젯 1: EC2 인스턴스 CPU/네트워크
- 1위젯 유형: 꺾은선 그래프 선택
- 2지표 소스: EC2 → 인스턴스별 지표
- 3ASG가 관리하는 2개 인스턴스를 선택
- 4지표: CPUUtilization, NetworkIn, NetworkOut 선택
- 5기간: 5분 → 위젯 생성
위젯 2: ALB 요청 수 / 응답 시간
- 1위젯 추가 → 꺾은선 그래프
- 2지표 소스: ApplicationELB → ALB별 지표
- 3inspection-alb 선택
- 4지표: RequestCount, TargetResponseTime, HTTP_5XX_Count 선택
- 5기간: 1분 → 위젯 생성
위젯 3: Lambda 실행 지표
- 1위젯 추가 → 꺾은선 그래프
- 2지표 소스: Lambda → 함수별 지표
- 3CreateIncidentReport, ListIncidentReports 선택
- 4지표: Invocations, Duration, Errors 선택
- 5기간: 5분 → 위젯 생성
위젯 4: 비즈니스 지표 (숫자 위젯)
- 1위젯 추가 → 숫자 위젯
- 2ALB의 HealthyHostCount 지표 선택
- 3제목: "정상 서버 수" → 위젯 생성
- 4모든 위젯을 보기 좋게 배치한 후 대시보드 저장
CloudWatch 경보 설정
- 1CloudWatch → 경보 → 경보 생성
- 2지표 선택: ApplicationELB → inspection-alb → UnHealthyHostCount
- 3조건: UnHealthyHostCount >= 1 (비정상 인스턴스 1개 이상)
- 4기간: 1분, 데이터 포인트: 1/1
- 5알림: 새 SNS 주제 생성 → 이름: facility-alerts → 이메일 주소 입력
- 6경보 이름: UnhealthyHost-Alert → 경보 생성
- 7이메일에서 SNS 구독 확인 링크를 클릭합니다
이 경보를 설정하면, 1편의 장애 복구 데모를 다시 실행했을 때 이메일 알림이 옵니다. EC2 하나를 종료하면 UnHealthyHostCount가 1이 되어 경보가 발생하고, ASG가 새 인스턴스를 띄워 정상화되면 경보가 해제됩니다.
Step 3: Bedrock AI Q&A Lambda 구현

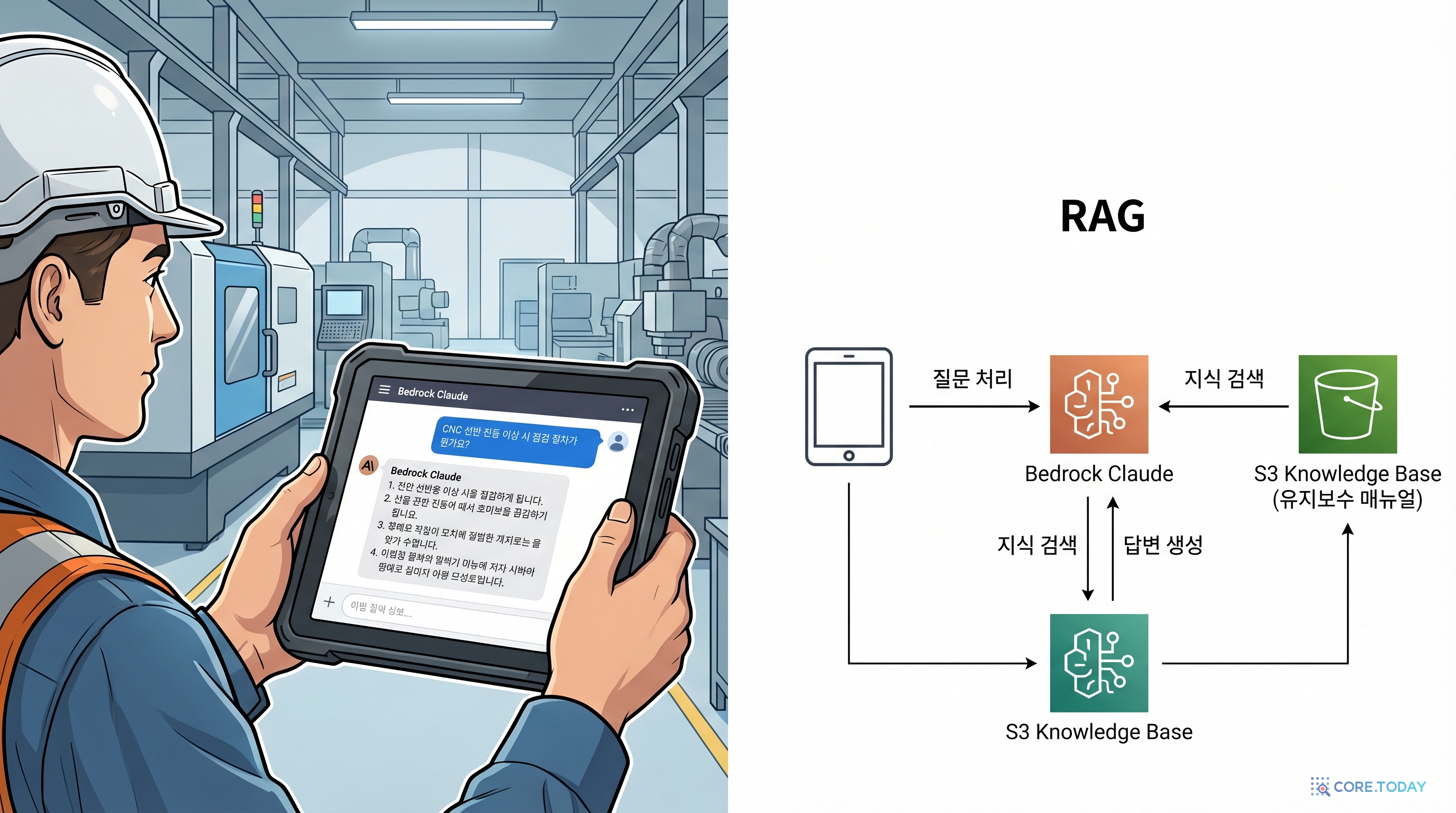

현장 근무자가 "컨베이어 벨트 소음 원인이 뭐야?" 같은 질문을 하면 AI가 정비 매뉴얼을 기반으로 답변하는 서비스를 만듭니다.
Bedrock 모델 액세스 요청
- 1AWS 콘솔 → Bedrock 검색 → 좌측 모델 액세스
- 2모델 액세스 관리 클릭
- 3Anthropic → Claude 3 Haiku 체크 (가장 저렴하고 빠름)
- 4변경 사항 저장 → 액세스 승인까지 1~5분 대기
- 5상태가 액세스가 부여됨으로 변경된 것을 확인합니다
Bedrock 모델 액세스는 리전별로 별도로 요청해야 합니다. ap-northeast-2 (서울) 리전에서 Claude 3 Haiku가 사용 가능한지 확인하세요. 서울 리전에서 사용 불가하면 us-east-1 (버지니아) 리전을 사용합니다.
AI Q&A Lambda 함수 생성
- 1Lambda 콘솔 → 함수 생성 → 이름: FacilityAIAssistant
- 2런타임: Python 3.12
- 3실행 역할: 기존 역할 사용 (3편에서 생성한 역할) 또는 새 역할 생성
- 4함수 생성 → 아래 코드 입력 → Deploy
- 5IAM 역할에 AmazonBedrockFullAccess 정책 추가
- 6Lambda 메모리: 256MB, 제한 시간: 30초로 변경 (구성 → 일반 구성 → 편집)
import json
import boto3
# Bedrock 클라이언트 (리전 확인)
bedrock = boto3.client("bedrock-runtime", region_name="ap-northeast-2")
# 설비 정비 컨텍스트 (실제로는 S3/DB에서 로드)
MAINTENANCE_CONTEXT = """
당신은 대한설비(주)의 AI 설비 정비 도우미입니다.
아래 정비 매뉴얼을 참고하여 현장 근무자의 질문에 답변하세요.
[정비 매뉴얼 요약]
1. 컨베이어 벨트 이상 소음:
- 원인: 롤러 베어링 마모, 벨트 장력 불균형, 이물질 끼임
- 조치: 베어링 교체 주기 확인(6개월), 벨트 장력 조절, 이물질 제거
- 긴급도: 소음 크기에 따라 LOW~HIGH
2. 프레스기 진동 과다:
- 원인: 볼트 풀림, 기초 불량, 금형 마모
- 조치: 볼트 재조임(토크 확인), 기초 재시공, 금형 교체
- 긴급도: 진동값 2mm/s 이상이면 CRITICAL
3. 냉각 시스템 온도 이상:
- 원인: 냉각수 부족, 펌프 고장, 필터 막힘, 열교환기 스케일
- 조치: 냉각수 보충, 펌프 점검, 필터 교체(월 1회), 열교환기 세척(분기 1회)
- 긴급도: 40도 이상이면 CRITICAL, 즉시 가동 중단
4. 용접 로봇 정밀도 저하:
- 원인: 서보 모터 마모, 케이블 손상, 캘리브레이션 틀어짐
- 조치: 모터 교체, 케이블 교체, 재캘리브레이션(월 1회)
- 긴급도: 불량률 1% 이상이면 HIGH
답변 시 아래 규칙을 따르세요:
- 한국어로 답변합니다
- 200자 이내로 간결하게 답변합니다
- 가능한 원인, 권장 조치, 긴급도를 포함합니다
- 매뉴얼에 없는 내용은 "매뉴얼에서 확인되지 않은 항목입니다. 설비팀에 문의하세요."로 답합니다
"""
def lambda_handler(event, context):
try:
body = json.loads(event.get("body", "{}"))
question = body.get("question", "")
if not question:
return {
"statusCode": 400,
"headers": {"Content-Type": "application/json", "Access-Control-Allow-Origin": "*"},
"body": json.dumps({"error": "질문을 입력해 주세요"})
}
# Bedrock Claude 호출
response = bedrock.invoke_model(
modelId="anthropic.claude-3-haiku-20240307-v1:0",
contentType="application/json",
accept="application/json",
body=json.dumps({
"anthropic_version": "bedrock-2023-05-31",
"max_tokens": 500,
"system": MAINTENANCE_CONTEXT,
"messages": [
{"role": "user", "content": question}
]
})
)
result = json.loads(response["body"].read())
answer = result["content"][0]["text"]
return {
"statusCode": 200,
"headers": {"Content-Type": "application/json", "Access-Control-Allow-Origin": "*"},
"body": json.dumps({
"question": question,
"answer": answer,
"model": "Claude 3 Haiku"
})
}
except Exception as e:
return {
"statusCode": 500,
"headers": {"Content-Type": "application/json", "Access-Control-Allow-Origin": "*"},
"body": json.dumps({"error": f"AI 응답 오류: {str(e)}"})
}API Gateway에 AI 엔드포인트 추가
- 1API Gateway 콘솔 → IncidentReportAPI (3편에서 생성) 선택
- 2경로 → 경로 생성
- 3메서드: POST, 경로: /ai/ask
- 4통합 대상: FacilityAIAssistant Lambda 선택
- 5생성 완료
AI Q&A 테스트
API_URL="https://xxxxxxxxxx.execute-api.ap-northeast-2.amazonaws.com"
# 질문 1: 컨베이어 관련
curl -X POST "$API_URL/ai/ask" \
-H "Content-Type: application/json" \
-d '{"question": "1라인 컨베이어에서 이상한 소리가 나는데 원인이 뭘까요?"}'
# 질문 2: 냉각 시스템 관련
curl -X POST "$API_URL/ai/ask" \
-H "Content-Type: application/json" \
-d '{"question": "냉각수 온도가 42도입니다. 어떻게 해야 하나요?"}'
# 질문 3: 매뉴얼에 없는 질문
curl -X POST "$API_URL/ai/ask" \
-H "Content-Type: application/json" \
-d '{"question": "엘리베이터 점검 주기가 어떻게 되나요?"}'Step 4: 비용 추정 스프레드시트

경영진 보고에 필수적인 월간 운영 비용 추정서를 작성합니다.
비용 최적화 포인트:
- EC2를 예약 인스턴스(1년)로 전환하면 약 35% 절약
- Lambda와 DynamoDB는 프리 티어 안에서 거의 무료
- Bedrock은 Haiku 모델을 사용하면 1건당 약 $0.0003으로 매우 저렴
- NAT Gateway를 사용하지 않는 설계로 월 $33 절약
Step 5: 와이어프레임 설계
통합 대시보드의 화면 구성을 설계합니다. 실제 프론트엔드 구현은 하지 않지만, 발표에서 "이렇게 만들 예정"이라고 보여줄 수 있는 와이어프레임을 만듭니다.
와이어프레임 도구 추천: Excalidraw (무료, 웹 기반), Figma (무료 플랜), 또는 종이에 직접 그리기. 발표 자료에 포함할 때는 깔끔한 스크린샷이나 다이어그램으로 정리하세요.
Step 6: 발표 준비
경영진 보고 / 포트폴리오 발표를 위한 자료를 정리합니다.
발표 구성안 (15분)
발표 핵심 포인트
기술적으로 강조할 점:
- 고가용성: EC2 1대를 죽여도 서비스가 계속되는 라이브 데모
- 하이브리드 아키텍처: EC2 기반(안정적 업무)과 서버리스(비용 효율 이벤트)를 적절히 조합
- AI 통합: Bedrock을 활용한 도메인 특화 Q&A — RAG 패턴의 초기 버전
- 인프라 코드화: CloudWatch 경보로 사람 개입 없이 자동 모니터링
- 비용 최적화: NAT Gateway 미사용, 프리 티어 최대 활용, 서버리스로 유휴 비용 0원
비즈니스 관점에서 강조할 점:
- 24시간 무중단 운영으로 점검 기록 유실 방지
- 모바일 즉시 신고로 비상 대응 시간 80% 단축 (가정)
- AI 정비 도우미로 신입 기사도 베테랑 수준 대응 가능
- 월 $35~40으로 기존 온프레미스 대비 70% 비용 절감 (가정)
- 자동 확장/축소로 계절적 수요 변동에 자동 대응
자주 나오는 질문과 답변:
Q: 왜 전부 서버리스로 안 만들었나요? A: 점검 요청 API는 복잡한 상태 관리와 관계형 데이터가 필요합니다. DynamoDB의 NoSQL 구조로는 JOIN과 트랜잭션 처리가 어렵습니다. EC2 + RDB가 이 요구사항에 더 적합합니다.
Q: 실제 사용자 수가 늘어나면 어떻게 되나요? A: ALB + ASG가 자동으로 EC2를 추가하고, Lambda는 요청별로 독립 실행되어 별도 설정 없이 확장됩니다. DynamoDB 온디맨드 모드도 자동 확장합니다.
Q: 데이터 보안은 어떻게 보장하나요? A: VPC로 네트워크 격리, 보안 그룹으로 접근 제어, IAM 최소 권한 원칙 적용. 확장 시 Cognito 인증, RDS 암호화, S3 서버 측 암호화를 추가합니다.
산출물 체크리스트
- 1통합 아키텍처 다이어그램: 4개 컴포넌트가 모두 표현된 아키텍처 그림
- 2CloudWatch 대시보드 스크린샷: 4개 위젯이 있는 실제 대시보드
- 3Swagger UI 스크린샷: FastAPI의 5개 API 엔드포인트
- 4AI Q&A 데모 캡처: 3개 이상의 질문-답변 스크린샷
- 5비용 추정서: 월간 서비스별 비용 표
- 6와이어프레임: 통합 대시보드 UI 설계
- 7API 명세서: 모든 엔드포인트의 요청/응답 형식 문서
- 8발표 자료: 15분 분량 슬라이드 (10~12장)
직접 설명해 보기

본인의 말로 설명해 보세요
이 플랫폼의 전체 아키텍처를 비전공 경영진에게 3분 안에 설명해 보세요.
💡 각 컴포넌트를 실제 공장의 역할에 비유하세요.
본인의 말로 설명해 보세요
이 프로젝트에서 사용한 AWS 서비스 10개를 나열하고, 각각 한 줄로 역할을 설명해 보세요.
💡 VPC, ALB, EC2, ASG, API Gateway, Lambda, DynamoDB, CloudWatch, SNS, Bedrock
완성 후 테스트 가이드
- 1통합 테스트: ALB → FastAPI → Swagger에서 점검 요청 생성/조회 → 정상 동작 확인
- 2이상징후 신고: API Gateway URL로 POST /incidents → DynamoDB에 저장 확인
- 3AI Q&A: POST /ai/ask로 설비 관련 질문 → AI 답변 반환 확인
- 4모니터링 확인: CloudWatch 대시보드에서 EC2 CPU, ALB 요청 수, Lambda 실행 횟수 확인
- 5경보 테스트: EC2 인스턴스 1대 종료 → CloudWatch 경보 발생 → SNS 이메일 수신 확인
- 6장애 복구 확인: 종료 후 ASG가 새 인스턴스 생성 → ALB Health Check 통과 → 정상화 확인
- 7부하 테스트: stress-ng로 CPU 부하 → Auto Scaling 동작 → CloudWatch 대시보드에서 확인
- 8E2E 시나리오: 현장 근무자가 이상 발견 → 신고 접수 → AI에 원인 질문 → 정식 점검 요청 생성 → 상태 업데이트 → 완료
트러블슈팅
Bedrock에서 AccessDeniedException 오류:
- Bedrock 콘솔에서 Claude 3 Haiku 모델 액세스가 승인됨 상태인지 확인
- Lambda IAM 역할에
AmazonBedrockFullAccess정책이 연결되어 있는지 확인 - Lambda 코드의 리전과 Bedrock 모델이 사용 가능한 리전이 일치하는지 확인
CloudWatch 대시보드에 지표가 안 보이는 경우:
- 지표가 수집되려면 해당 서비스에 실제 트래픽/활동이 있어야 합니다
- ALB에 요청을 몇 번 보낸 후 5분 뒤에 다시 확인하세요
- 기간 설정이 너무 짧으면 데이터가 표시되지 않을 수 있습니다 — 1시간 또는 3시간으로 설정
SNS 이메일 알림이 안 오는 경우:
- SNS 구독 확인 이메일을 클릭했는지 확인합니다 (스팸함도 확인)
- CloudWatch 경보 상태가 실제로 ALARM인지 확인합니다
- 경보의 SNS 주제(topic)와 구독이 올바르게 연결되어 있는지 확인합니다
Lambda AI 응답이 너무 느린 경우 (10초 이상):
- Lambda 메모리를 512MB로 늘려봅니다 (CPU도 비례 증가)
- Lambda 제한 시간이 30초 이상인지 확인합니다 (기본값 3초는 부족)
- Bedrock 모델을 Haiku로 사용하고 있는지 확인합니다 (Sonnet은 더 느림)
확장 아이디어
- RDS 전환: SQLite를 RDS PostgreSQL로 교체하여 데이터 영속성과 멀티 인스턴스 공유를 구현합니다. ASG의 모든 EC2가 같은 DB에 접속합니다.
- S3 + RAG: 정비 매뉴얼 PDF를 S3에 업로드하고, Bedrock Knowledge Base로 벡터 검색 기반 RAG를 구현합니다. 수백 페이지 매뉴얼에서도 정확한 답변이 가능해집니다.
- Cognito 인증: 사용자 인증/인가를 추가하여 역할별(현장근무자/관리자/엔지니어) 접근 제어를 구현합니다.
- IoT 센서 연동: IoT Core로 설비 센서 데이터를 실시간 수집하고, 이상 임계값 초과 시 자동으로 이상징후 신고를 생성합니다.
- Terraform IaC: 전체 인프라를 Terraform으로 코드화하여 환경 복제(개발/스테이징/프로덕션)를 자동화합니다.
학습 정리
핵심 치트시트
이 프로젝트에서는 4개 미니 프로젝트의 모든 AWS 서비스를 하나의 통합 플랫폼으로 연결하고, CloudWatch 모니터링과 Bedrock AI Q&A를 추가했습니다. 핵심은 서비스 간 통합 설계, 모니터링/경보 자동화, AI 활용, 비용 추정, 그리고 포트폴리오급 발표 능력입니다.
시리즈 완료
축하합니다! 스마트 설비 운영 지원 플랫폼 시리즈를 모두 완료했습니다.
이 시리즈에서 여러분은:
- 1편: 고가용 인프라를 설계하고 장애 복구를 직접 확인했습니다
- 2편: 비즈니스 요구사항을 REST API로 설계하고 구현했습니다
- 3편: 서버리스 아키텍처를 구축하고 EC2 기반과 비교 분석했습니다
- 4편: 모든 것을 통합하고 AI와 모니터링을 추가하여 포트폴리오를 완성했습니다
이 경험은 실제 AWS 실무에서 요구하는 역량의 핵심을 담고 있습니다. 발표 자료를 잘 정리하여 취업 면접이나 사내 프로젝트에 활용하세요!
리소스 정리
모든 실습이 끝나면 아래 순서대로 리소스를 정리하여 과금을 방지하세요. 역순으로 삭제합니다 (가장 마지막에 만든 것부터).
4편 리소스:
- CloudWatch 경보 삭제
- CloudWatch 대시보드 삭제
- SNS 주제 및 구독 삭제
- Lambda: FacilityAIAssistant 삭제
3편 리소스: 5. API Gateway: IncidentReportAPI 삭제 6. Lambda: CreateIncidentReport, ListIncidentReports 삭제 7. DynamoDB: IncidentReports 테이블 삭제
2편 리소스: 8. EC2에서 FastAPI 서비스 중단
1편 리소스: 9. Auto Scaling Group 삭제 (EC2가 자동 종료됨) 10. 시작 템플릿 삭제 11. ALB 삭제 12. 대상 그룹 삭제 13. 보안 그룹 삭제 14. VPC 삭제
공통: 15. IAM 역할 삭제 (Lambda용) 16. CloudWatch Logs 로그 그룹 삭제
